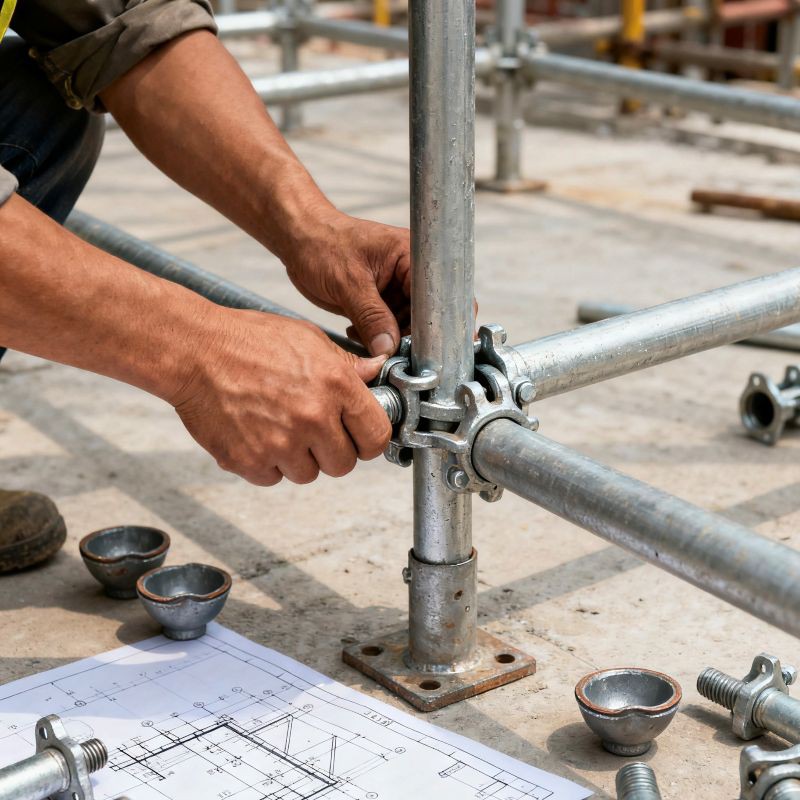

01.ระบบนั่งร้าน Cuplock: คำอธิบายโดยละเอียด

โครงสร้างระบบและหลักการทำงาน

นั่งร้านแบบคัพล็อคเป็นระบบนั่งร้านท่อเหล็กชนิดซ็อคเก็ต-ที่ปฏิวัติวงการ โดยมีนวัตกรรมหลักคือการออกแบบข้อต่อถ้วยฟันที่เป็นเอกลักษณ์ นั่งร้านนี้ประกอบด้วยเสาแนวตั้งเป็นหลัก (ความยาวมาตรฐาน 3130 มม. น้ำหนัก 17.07 กก.) เสาแนวนอน และขั้วต่อแบบคัพล็อคแบบพิเศษ ถ้วยคงที่จะถูกเชื่อมเข้ากับเสาแนวตั้งที่ระยะห่าง 0.6 เมตร ในขณะที่เสาแนวนอนมีขั้วต่อพิเศษที่ปลายทั้งสองข้าง ช่วยให้ประกอบได้อย่างรวดเร็วผ่านการตอกง่ายๆ

กลไกการเชื่อมต่อใช้แรงเสียดทานแบบเกลียวและน้ำหนัก-ในตัวสำหรับฟังก์ชันการล็อคในตัว โหลดจะถูกถ่ายโอนไปยังเสาแนวตั้งผ่านข้อต่อถ้วยด้านล่าง เพื่อให้มั่นใจในความปลอดภัยสูง-แม้ว่าถ้วยด้านบนจะขันไม่แน่นจนสุด ข้อต่อเสาแนวนอนจะไม่หลุดออก เมื่อแกนของเสาทั้งหมดตัดกันที่จุดเดียวและโหนดที่อยู่ภายในระนาบเฟรม ระบบจะสร้างโครงสร้างที่ไม่แปรเปลี่ยนทางเรขาคณิตที่มั่นคง

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ

ความสามารถในการกำหนดค่าที่หลากหลาย

สามารถสร้างนั่งร้านแถวเดี่ยว/คู่- ได้อย่างยืดหยุ่น โครงรองรับ เสา รอกวัสดุ โครงสำหรับปีนเขา โครงแบบคานยื่น และอุปกรณ์ก่อสร้างอื่นๆ

เหมาะอย่างยิ่งสำหรับนั่งร้านโค้งและโครงรองรับน้ำหนัก-

สามารถขยายได้สำหรับที่พักพิงชั่วคราว โรงเก็บของ ประภาคาร และสิ่งอำนวยความสะดวกเสริมอื่น ๆ

ประสิทธิภาพการก่อสร้างที่ยอดเยี่ยม

ความเร็วในการประกอบเร็วกว่านั่งร้านแบบเดิม 3-5 เท่า

การทำงานต้องใช้เพียงค้อนเพื่อขจัดการเชื่อมต่อแบบโบลท์

ส่วนประกอบที่ได้มาตรฐาน (ความยาวสูงสุด 3130 มม.) อำนวยความสะดวกในการขนส่งและการจัดการในไซต์งาน-

ความเข้ากันได้ดีเยี่ยม

ส่วนประกอบหลักใช้ข้อกำหนดท่อเหล็กสากลที่เข้ากันได้กับนั่งร้านข้อต่อแบบดั้งเดิม

สามารถเชื่อมต่อกับท่อเหล็กธรรมดาโดยใช้ข้อต่อได้

โหลดที่เหนือกว่า-ความจุแบริ่ง

ทนต่อการโค้งงอ แรงเฉือน และแรงบิดที่ข้อต่อได้ดีเยี่ยม

ความสามารถในการรับน้ำหนักสูงกว่านั่งร้านท่อเหล็กชนิดข้อต่อ-ถึง 15% ภายใต้สภาวะที่เทียบเท่ากัน

ความต้านทานแรงเฉือนสูงสุดของข้อต่อเสาแนวนอนถึง 199KN

การออกแบบความปลอดภัยที่ครอบคลุม

รวมถึงส่วนรองรับตาข่ายนิรภัย เสาแนวนอนขั้นกลาง โครงนั่งร้าน แผ่นรองนิ้วเท้า บันได และอุปกรณ์เสริมอื่นๆ

คานยื่นยื่นแบบพิเศษและสายรัดติดผนังช่วยให้มั่นใจในความปลอดภัยในการทำงานบนที่สูง-

ข้อ จำกัด และข้อเสียของแอปพลิเคชัน

แม้จะมีข้อดี แต่ระบบ Cuplock ก็มีข้อจำกัดบางประการ:

ขนาดโครงสร้างจำกัดโดยเสาแนวนอนที่มีความยาวคงที่- และถ้วยเว้นระยะ 0.6 ม. บนเสาแนวตั้ง

การสูญเสียหมุดเชื่อมต่อรูปตัวยู-ที่อาจเกิดขึ้น

ต้นทุนการลงทุนเริ่มแรกค่อนข้างสูง

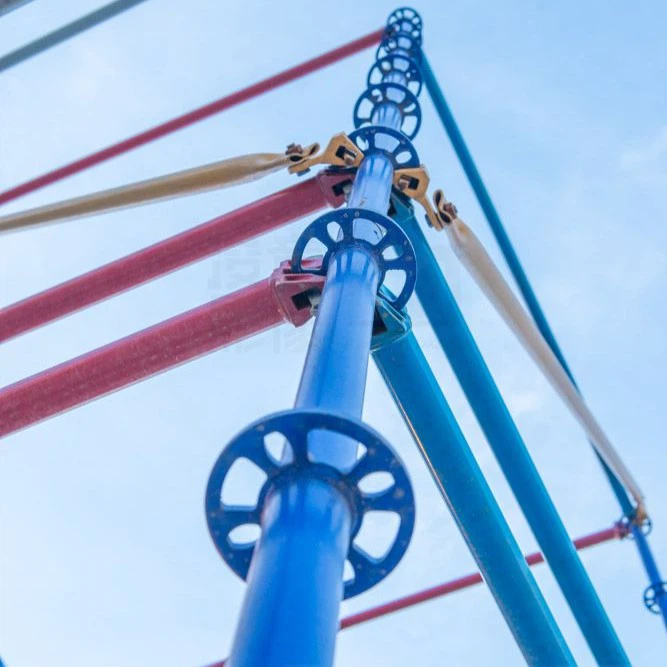

02.ระบบนั่งร้าน Ringlock: ใน-การวิเคราะห์เชิงลึก

ต้นกำเนิดทางเทคนิคและการพัฒนา

นั่งร้าน Ringlock เปิดตัวจากยุโรปในช่วงทศวรรษ 1980 ถือเป็นรุ่นอัพเกรดของ Cuplock คิดค้นโดยบริษัท LAYHER ของเยอรมนี โดยทั่วไปเรียกว่า (Layher Scaffold) หรือ "นั่งร้านแหวนดอกเบญจมาศ" ในประเทศจีน เดิมทีออกแบบมาสำหรับโครงโครงไฟคอนเสิร์ตและกรอบฉากหลัง ปัจจุบันใช้กันอย่างแพร่หลายในโครงการก่อสร้างต่างๆ

องค์ประกอบของระบบและพารามิเตอร์ทางเทคนิค

นั่งร้าน Ringlock ใช้ท่อเหล็ก φ48×3.5 มม. Q345B เป็นส่วนประกอบหลัก โดยมีคุณสมบัติที่สำคัญ ได้แก่:

การออกแบบเสาแนวตั้ง: เส้นผ่านศูนย์กลาง 133 มม.- วงแหวน 8 รูหนา 10 มม.- เชื่อมที่ระยะห่าง 0.60 ม. โดยมีปลอกเชื่อมต่อที่ด้านล่าง

การออกแบบเสาแนวนอน: ขั้วต่อแบบเสียบ-ที่เชื่อมที่ปลายทั้งสองข้างเพื่อการเสียบโดยตรงในวงแหวนเสาแนวตั้ง

ความแข็งแรงร่วมกัน: เหล็กที่มีความแข็งแรงสูง-และการเชื่อมที่มีความแม่นยำทำให้มั่นใจได้ถึงความสามารถในการรับน้ำหนักข้อต่อที่ยอดเยี่ยม

การอัพเกรดประสิทธิภาพและคุณสมบัติที่เป็นนวัตกรรม

แนวคิดการออกแบบโมดูลาร์

การเชื่อมต่อวงแหวนมาตรฐานช่วยให้สามารถเชื่อมต่อพร้อมกันได้หลาย-ทิศทาง

สามารถสร้างโครงสร้างโครงนั่งร้านที่เหมาะกับรูปทรงที่ซับซ้อนได้

เพิ่มประสิทธิภาพการก่อสร้าง

การเชื่อมต่อแบบปลั๊กอิน-เร็วกว่า Cuplock

จำนวนอุปกรณ์เสริมที่ลดลงทำให้การจัดการง่ายขึ้น

ปรับปรุงประสิทธิภาพด้านความปลอดภัย

การเชื่อมต่อแบบหลาย-ทำให้มีความเสถียรของโครงสร้างดีขึ้น

ความแข็งแกร่งของข้อต่อที่สูงขึ้นและความต้านทานการเสียรูป

สุนทรียภาพและเศรษฐกิจ

การรักษาพื้นผิวขั้นสูงเพื่อรูปลักษณ์ที่สะอาด

อัตราการใช้วัสดุที่สูงช่วยลดต้นทุน-ในระยะยาว

การบังคับใช้ในวงกว้าง

เหมาะอย่างยิ่งสำหรับสภาพที่ซับซ้อนของแบบหล่อ-ช่วงกว้างและสูง-

ดำเนินการอย่างโดดเด่นในโครงการสะพาน ทางรถไฟ และโครงสร้างพื้นฐานอื่นๆ

คู่มือการเปรียบเทียบและการเลือกระบบ

การเปรียบเทียบพารามิเตอร์ทางเทคนิค

คำแนะนำสถานการณ์การใช้งาน

จัดลำดับความสำคัญของ Cuplock เมื่อ:

โครงการก่อสร้างขนาดเล็ก/กลาง

งบประมาณมีจำกัด แต่จำเป็นต้องปรับปรุงประสิทธิภาพ

ต้องการความเข้ากันได้กับนั่งร้านข้อต่อแบบดั้งเดิม

ความต้องการนั่งร้านโค้ง

จัดลำดับความสำคัญ Ringlock เมื่อ:

อาคารสาธารณะขนาดใหญ่ สะพาน และโครงการมาตรฐานสูง-

เงื่อนไขที่ซับซ้อนของแบบหล่อขนาดใหญ่- ช่วงสูง-

โครงการที่ต้องการประสิทธิภาพสูงสุด

ต้องมีการเปลี่ยนแปลงรูปร่างของนั่งร้านบ่อยครั้ง

การใช้งานทั่วไป:

การก่อสร้างอาคารสูง-

การก่อสร้างโรงงานอุตสาหกรรม

การตั้งค่าสิ่งอำนวยความสะดวกชั่วคราว

โครงการบำรุงรักษาและซ่อมแซม

การวิเคราะห์ต้นทุนตลอดอายุการใช้งาน

แม้ว่า Ringlock จะมีต้นทุนเริ่มต้นสูงสุด แต่ก็อาจให้มูลค่าระยะยาวที่ดีกว่า-:

ระบบคัพล็อค: ต้นทุนเริ่มต้นสูงกว่านั่งร้านแบบเดิมถึง 20-30% แต่การประหยัดแรงงานและการหมุนเวียนที่สูงขึ้นมักจะช่วยฟื้นคืนส่วนต่างใน 2-3 โครงการ

ระบบริงล็อค: ต้นทุนเริ่มแรกสูงกว่า Cuplock ถึง 15-25% แต่อายุการใช้งานยาวนานกว่า (10+ ปี) และอัตราการหมุนเวียนที่สูงกว่าทำให้เกิดผลประโยชน์ทางเศรษฐกิจในระยะยาวอย่างมีนัยสำคัญ

คำถามที่พบบ่อย

คำถามที่ 1: ความสูงในการติดตั้งสูงสุดของนั่งร้าน Cuplock และ Ringlock คือเท่าใด

A1: ทั้งสองอย่างในทางทฤษฎีสามารถสูงเกิน 100 ม. ได้ แต่ความสูงที่อนุญาตในทางปฏิบัตินั้นขึ้นอยู่กับน้ำหนัก การจัดเตรียมการผูกผนัง และสภาพของฐาน โดยทั่วไปนั่งร้านในอาคารทั่วไปจะจำกัดอยู่ที่ 50 เมตร โดยต้องมีการออกแบบพิเศษนอกเหนือจากนั้น

คำถามที่ 2: ระบบนั่งร้านเหล่านี้สามารถใช้ร่วมกันได้หรือไม่?

A2: ไม่แนะนำ. แม้ว่าข้อกำหนดทางเทคนิคของท่อหลักจะเหมือนกัน แต่ระบบการเชื่อมต่อที่เข้ากันไม่ได้ทำให้เกิดความแข็งของข้อต่อที่ไม่สม่ำเสมอและความเสี่ยงด้านความปลอดภัย หากจำเป็นต้องผสม จำเป็นต้องมีการคำนวณโครงสร้างเฉพาะทาง

Q3: จะเลือกระบบนั่งร้านที่เหมาะสมได้อย่างไร?

A3: พิจารณาปัจจัยเหล่านี้:

ขนาดและไทม์ไลน์ของโครงการ: โครงการขนาดใหญ่ที่มีการติดตามอย่างรวดเร็ว- ชอบ Ringlock

ข้อจำกัดด้านงบประมาณ: Cuplock ให้ประสิทธิภาพด้านต้นทุนที่ดีกว่า-

ความซับซ้อนของโครงการ: โครงสร้างโค้ง/ผิดปกติชอบ Ringlock

แผนการใช้งานในอนาคต: การใช้หลายโครงการ-ระยะยาว-ทำให้ Ringlock ประหยัดมากขึ้น

คำถามที่ 4: มาตรฐานสากลใดบ้างที่ใช้กับระบบเหล่านี้

A4: มาตรฐานอ้างอิงหลักได้แก่:

EN 12810/12811 (มาตรฐานนั่งร้านยุโรป)

บี 1139 (มาตรฐานอังกฤษ)

AS/NZS 1576 (มาตรฐานออสเตรเลีย/นิวซีแลนด์)

GB 51210-2016 (มาตรฐานทางเทคนิคความปลอดภัยแบบครบวงจรของจีนสำหรับนั่งร้านก่อสร้าง)

Q5: จำเป็นต้องมีข้อควรระวังอะไรบ้างภายใต้สภาพอากาศที่รุนแรง?

A5: ข้อพิจารณาพิเศษ:

ระงับการทำงานเมื่อลมเกินระดับ 6

ตรวจสอบการทรุดตัวของฐานรากหลังฝนตก/หิมะ

คำนึงถึงการขยายตัวทางความร้อนในอุณหภูมิสูง

ระวังความเปราะของเหล็กที่เพิ่มขึ้นในบริเวณที่มีอากาศหนาวเย็น
